Concept

  • 汎用ヒト型ロボットが器用な作業を行うために最適なパワー・スピード・精度を追求

    一体化した画像認識システムにより周囲の環境や作業対象を認識しながら作業可能。その高い汎用性を活かし、電機・電子部品・三品など幅広い業界で、組立・検査・梱包など人手がかかっていた作業の自動化を実現してきました。

  • NEXTAGEは「人と一緒に働くヒト型ロボット」というコンセプトのもと、製造現場の安全性確保と生産性の向上を目的に開発されました。

    デビューから10年。NEXTAGEは、より多くのお客様の工程に適用いただけるよう、ペイロード・スピード・ビジョンなどの基本性能、メンテナンス性の向上、オプションラインナップの充実、といった現場のニーズに対応していきます。

オールインワン
ALL IN ONE

双腕・ビジョン・コントローラ統合型ロボットシステム。

簡便設置
Flexible

レイアウトの変更、移動作業が
容易に実現可能。

コンパクトスペース
Compact

ヒトと同等のスペースで
作業可能。

人と共存
Collaborative

リスクアセスメントにより、安全柵無しでも運用可能。

Specifications

カタログ・各種リーフ等のダウンロードはこちら

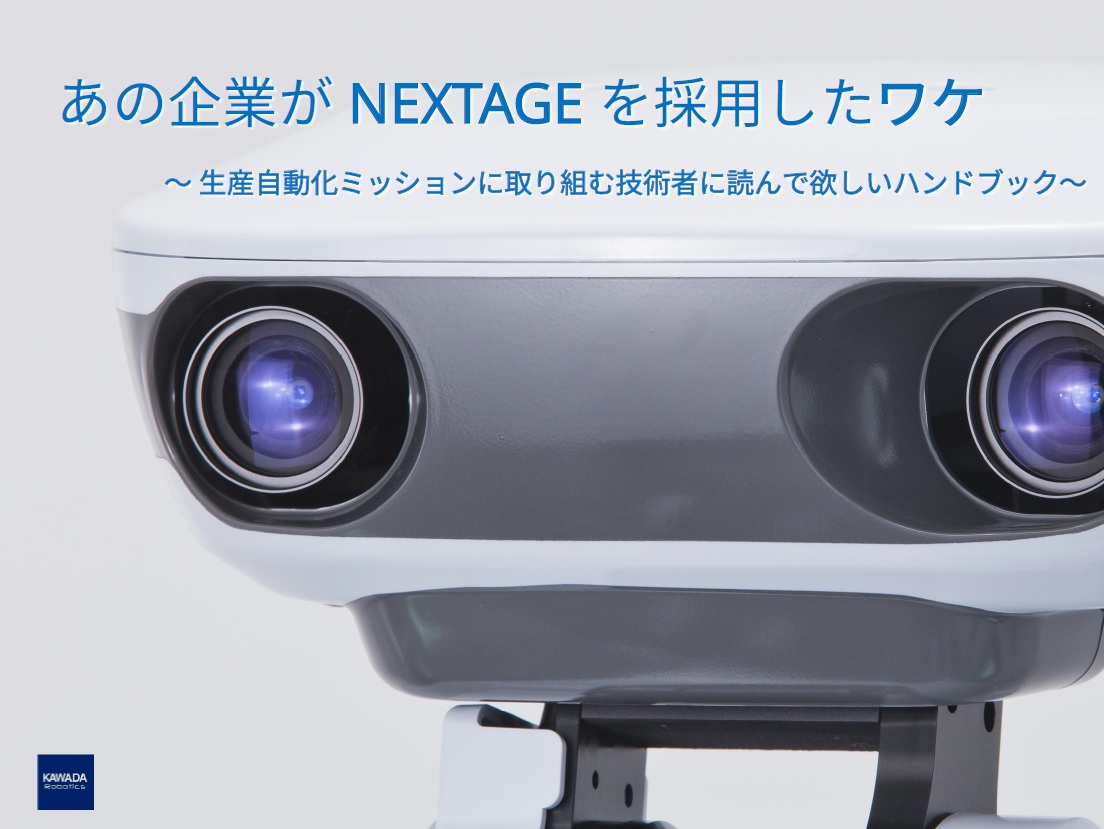

頭部カメラ

ステレオビジョンにより、環境認識と自己位置同定を行う。

LED表示灯

視認性に優れたLED表示灯がNEXTAGEの状態をわかりやすく提示。

80W以下

全ての関節軸は80W以下の小出力。リスクアセスメントにより、安全柵無しで使用可能です。

電磁ブレーキ

肘と肩のピッチ軸には電磁ブレーキを搭載。電源が遮断されても腕が落ちません。

サービスポート（腕カバー裏側）

エア配管（外径φ3×4系統、φ4×2系統）とAUX 13本（うち2本はLED照明に使用）を装備

ハンドカメラ

ワークの詳細な位置を認識可能。

エンドエフェクタ

ハンドプロビジョン（オプション）に搭載されたツールチェンジャを活用すれば、ワークに適したエンドエフェクタに換装可能。

Gallery

NEXTAGEの導入事例動画はこちら

Options

  • インターフェースオプション Interface Options

    外部信号や空圧機器との接続機能を追加するインターフェースユニット。台座内スペースにコンパクトに格納できます。

  • ツールオプション Tool Options

    ハンドカメラ、照明、ツールチェンジャをコンパクトに一体化したハンドプロビジョン。コンプライアンスツールハンドをベースにすることで、用途に応じたエンドエフェクタを容易に開発できます。

  • レーザースキャナオプション

    周辺機器オプション Peripheral Options

    人の接近を感知するレーザースキャナ、増設DIOボード、タッチパネル等、NEXTAGEを便利に使うための周辺装置オプション。

  • 機能安全オプション Functional Safety Options

    本オプション搭載により、第三者認証取得のISO 10218における安全適合の監視停止機能が追加されます。人とロボットの協働作業エリア内においてロボットの停止状態を監視することで、より安全なシステムを構築することができます。

Support

NEXTAGE 講習会

NEXTAGE購入者様を対象に、3段階のコースを開催しています。

  • BASIC

    基本コース

    基本コース（2日間）：

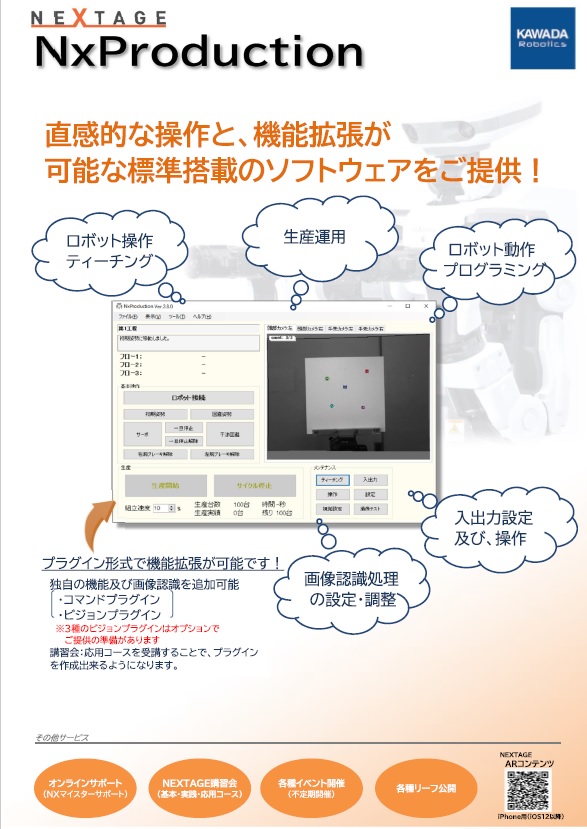

    NEXTAGEの基本構成・取扱い方法等の基本知識およびワークフローを作成しながらビジョンシステムを利用するNxProductionによるティーチング作業を習得することができます。

  • PRACTICE

    実践コース

    実践コース（2日間）：
    エラー処理の対応方法およびマーカー認識以外のビジョンの活用方法について習得することができます。

  • APPLICATION

    応用コース

    応用コース（1日間）：NxProductionの機能を拡張するプラグイン（コマンドプラグイン・ビジョンプラグイン）について、C＃を用いて作成する方法を習得できます。

オンラインサポート

  • NX MEISTER SUPPORT

    Nxマイスターサポート

    ヒト型ロボットに最適な作業動作、レイアウト、周辺装置の選定や設計など、ヒト型ロボットによる作業を知り尽くしたカワダロボティクスのエンジニアが、お客様それぞれの具体的な工程導入をオンラインで支援します。ユーザ専用サポートサイトにより、迅速な問合せ対応や各種情報をオンラインで提供します。

Research

研究用ロボットプラットフォーム
「NEXTAGE OPEN」

作業性の高いNEXTAGEのハードウエアが、研究開発に広く活用されているオープンなミドルウエア環境ROSに対応しました。OpenRTM-aistをベースにしているため、リアルタイム性にも優れています。ROSに対応した多種多様なソフトウエアやデバイスとの連携により、最先端の研究開発に適用可能な、等身大のヒューマノイドプラットフォームです。
※NEXTAGE OPENは直販のみの取り扱いとなります。

Contact

すべてチェックする チェックしたPDF資料をZIPファイルにまとめる









    資料（PDF版）のDLをご希望の方はチェックを入れてください。
    　　※必要事項入力の上、このチェックを入れて送信すると、ダウンロードページが開きます。

    チェック済

    　

    Distributor /
    Integrator

    • THKインテックス株式会社
      分野
      電気・電子・自動車・物流・サービス業（飲食、接客）
      工程
      ロボットハンド及び周辺機器、即効性のある導入パッケージの提供
      会社紹介
      数々の実績に基づき、標準化されたオプション、ハンドとの組合せにより、 スピーディに効果的な導入パッケージをお届けします。

    • グローリー株式会社
      分野
      化粧品、食品、医薬品、機械製造、物流
      工程
      箱詰め、梱包、包装、ピッキング、組立
      会社紹介
      自社生産ライン導入経験に基づいて様々なツール、周辺装置の開発、製作などトータルにサポート致します。

    • 株式会社日立ハイテク
      分野
      医薬品、食品飲料、化粧品、自動車、電機電子部品等
      工程
      分析装置 の前処理、微生物検査、細胞培養、部品組立等
      会社紹介
      バイオメディカル製品の知見を背景に、分析分野を中心とした要件（工程） を自動化ライブラリとして整備、提案します。
